一、JUKI贴片机元件吸取不良/识别错误处理方法

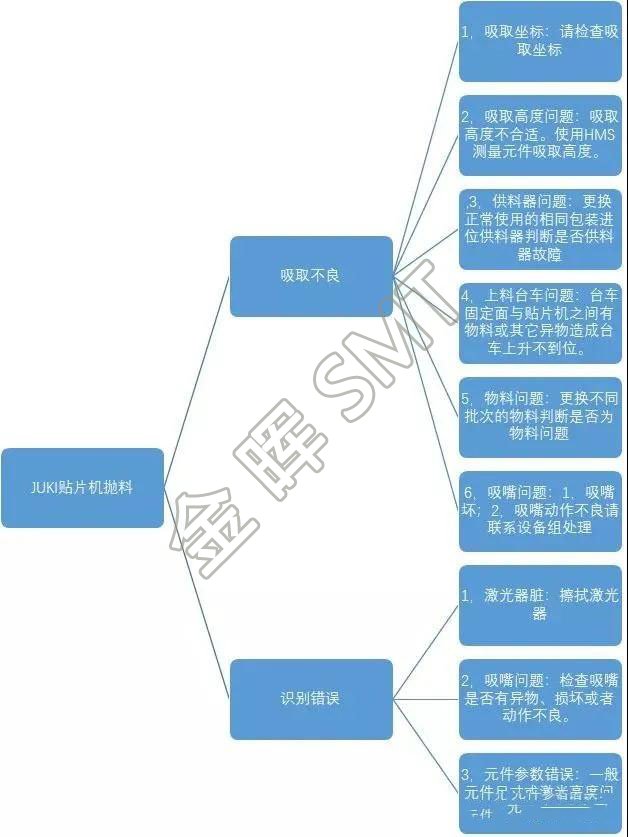

1、JUKI贴片机抛料：操作员俗称。实际细分为两类：吸取不良和识别错误
2、吸取不良识别错误区分：吸取不良：元件未吸取或吸取后掉落。元件一般会在料仓或供料器附近。识别错误：元件在激光器/照相识别过程中发生错误，将元件抛至回收装置（弃料盒）。
3、吸取不良处理措施：吸取坐标：示教吸取坐标，吸取坐标中心为料仓中心。供料器问题：通过更换供料器方式可快速判断。更换供料器请注意更换现用的同型号、同包装、同进位的供料器，以确保判断的准确性。吸嘴问题：按下停止按钮停止生产，检查放回的吸嘴。损坏或动作不良请联系维修。
二、JUKI MTC E063：Head Err

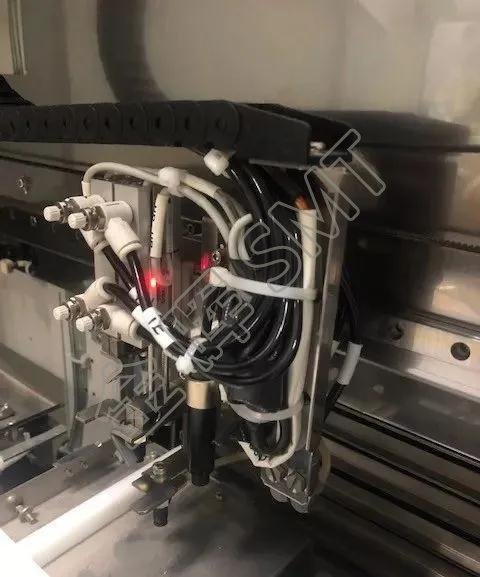

现象：MTC吸嘴Z轴下降后不上升。手柄报警“E063：Head Err”
故障判断：Z轴气缸下降端磁性传感器已触发。由“近及远”判断顺序1，吸嘴滑轨问题阻力大；2，气缸故障（一般为密封圈漏气）；3，电磁阀故障；4，控制部分问题；
首先判断Z轴滑轨，手动动作上升下降正常，排除。

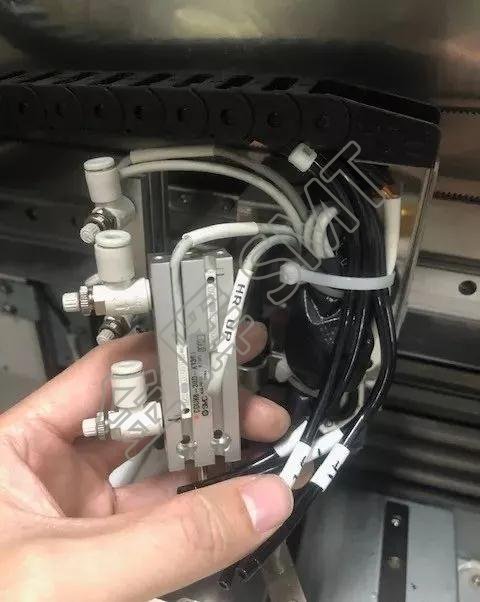

判断气缸，再次报警时气缸应该回收，所以下端气管应有压缩空气，上端无压缩空气。拔掉上端气管发现有气体从气缸漏出。故判断气缸密封圈漏气。后面的问题也就不用判断了。

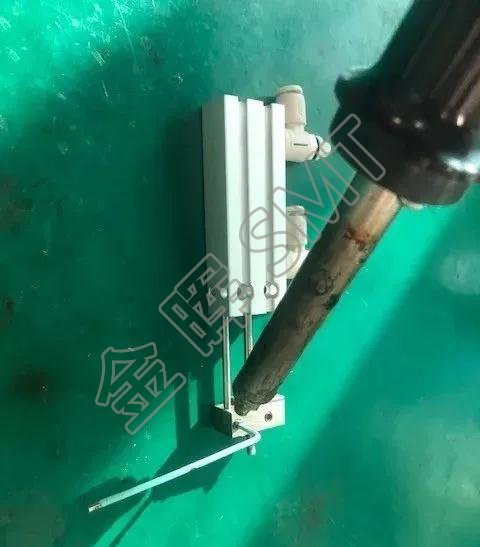

下一步要拆卸气缸，使用密封油脂密封气缸密封圈。拆卸过程遇到顶丝难拆卸，此时不要暴力拆卸容易弄滑顶丝造成维修难度扩大。 使用热风加热顶丝部分使螺丝胶失效后方便拆卸。不过这个顶丝到最后发现是不用拆的。
卸下气缸将气缸密封圈涂抹油脂后恢复！OK
三、JUKI贴片机激光器脏相关报警及擦拭方法
激光器相关报警信息:
1,吸嘴姿势错误 吸嘴长度超过0.3mm 请取下吸嘴上的不详物
2,元件废弃失败（废弃异常）
3,因Z轴下降无法移动Xy轴
4,在Z轴带回了贴片元件
5,因吸嘴安装姿势不对，不能放回吸嘴
6,吸嘴上可能附有元件，无法归还吸嘴
7,吸嘴测定的吸嘴宽度与设定的不一致
8,返回原点时报E601201 Z轴错误：因Z轴下降，
9,不能移动XY轴 放回吸嘴后，检查吸嘴是否存在时发现阴影
四、Z 轴归零时报 Return to home has not been completed
原因分析: 1.Z 轴马达损坏

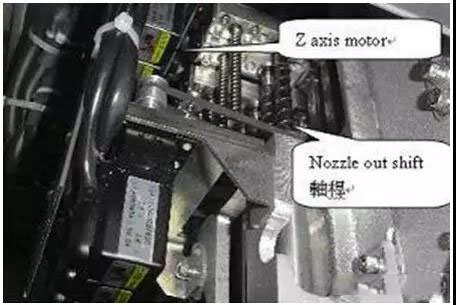

处理方法: 1.更换.Z 轴马达,如下图所示
原因分析: 2.Z 轴马达皮带损坏
处理方法: 2.更换.Z 轴皮带马达
原因分析: 3.NOZZLE OUT SHIFT 轴杆弯曲
处理方法: 3.更换 NOZZLE OUT SHIFT 轴杆弯曲,如上图所示
原因分析: 4.Z 轴马达控制卡
处理方法: 4.更换 Z 轴马达控制卡 二.X 轴和 Y 轴归零时有异响,且报 Return to home has not been completed 原因分析: 1.X 轴和 Y 轴马达损坏(各有两只). 处理方法: 1.更换.X 轴和 Y 轴马达,如图下所示
原因分析: 2.X 轴和 Y 轴马达皮带损坏
处理方法: 2.更换 X 轴和 Y 轴皮带马达,如上图所示
原因分析: 3.X 轴和 Y 轴线性磁尺(光学尺)损坏

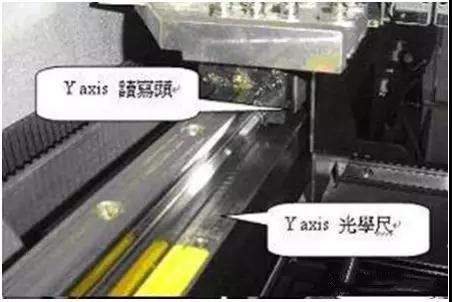

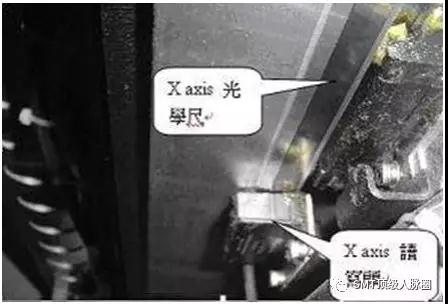

处理方法: 3.更换 X 轴和 Y 轴线性磁尺(光学尺)损坏,如下图所示
原因分析: 4.X 轴和 Y 轴 INCODE 损坏
处理方法: 4. X 轴和 Y 轴 INCODE 损坏,如上图所示
原因分析: 5.X 轴和 Y 轴马达电源卡损坏(没有供给 x 轴和 Y 轴马达电压)
处理方法: 5.更换 X 轴和 Y 轴马达电源卡
原因分析: 6. X 轴和 Y 轴马达控制卡损坏
处理方法: 6.更换 X 轴和 Y 轴马达控制卡
五、MARK CAMERA 无法读取机器的原点
原因分析: 1.CAMERA 不亮
处理方法: 1.检查 CAMERA 的电源线,接口和给 MARK CAMERA 供电的电源卡.
原因分析: 2.机器的校准块的原点赃污.

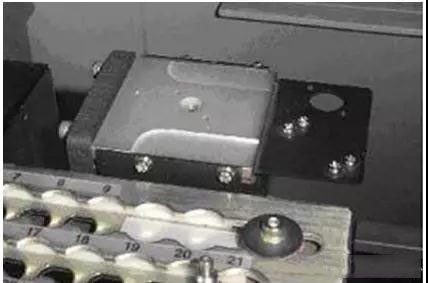

处理方法: 2.清洁赃物,如图所示
原因分析: 3.与机器的原点偏差太大
处理方法: 3.重新校准
六、真空检测吸嘴时报错. 原因分析: 1.真空切换电磁阀损坏

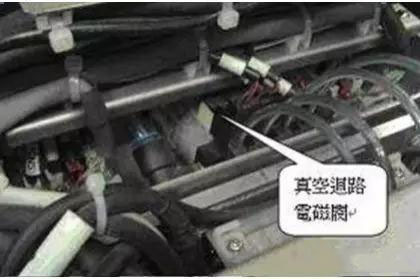

处理方法: 1 更换电磁阀,如图所示
原因分析: 2.吸嘴的滤芯赃污
处理方法: 2.清洁滤芯,不行就更换. 原因分析: 3.真空气路有故障. 处理方法: 3.检查真空气路.
七、“System file was lost” 故障
原因分析: 非正常操作或意外删除或移动系统文件,导致系统文件丢失 原因分析: 1.系统文件路径变动或损坏.
处理方法:
-
重新把系统文件移至原来的路径中去或重新 COPY 其他同种机台同种系统的系 统文件重新放置于原来的路径中,关 机重启.
2.上述还是不能解决问题,就请重新 GHOST 硬盘,步骤如下
(1)准备一张 98 启动软盘,一张存有 GHOST 文件的软盘,双接口的数据线,硬盘跳 线接口一个,在同机种同系统的机 台上进行硬盘对拷.
(2)关机,拆下硬盘,用跳线设置该硬盘为从盘;拿至同机种同系统的机台处,同样 把备份系统的机台关机,拆下数 据线,换上双接口的数据线,把系统损坏的硬盘一起插上.
(3)开机,进入 SET UP 模式下,设置机器从 A 盘启动,关机.
(4)在软驱中插入先前准备好的 98 启动盘,开机,直至机台读入 A 盘,显示>A:
(5)取出 98 启动盘,插入 GHOST 软盘,手工键入 GHOST ,按回车键,直到画面显示 GHOST 程序接口.
(6)同时按下 CTRL 和 ESC 键,在左下角弹出菜单中,选者 DISKDISK TO DISK,按下回 车键,在出现的对话框中,选者 冲主盘到从盘对拷,按下 OK 键执行此项操作.
(7)GHOST 完成后,退出此程序后,返回至 A:,取出软盘,关机,.
(8)拆下 GHOST 后的软盘,取下跳线,拿至原来的机台安装,重新启动.
(9)在机器正常开启至主画面未归零之前,取消归零动作.在菜单栏中选择 firecontrol data management… data manager,在出现的对话栏中,选择 master data 中的每一 项,点选 restor 一下,恢复机台原有的 calibration 数据.然后再归零.
原因分析: 2.硬盘损坏
处理方法: 2.更换新的硬盘,按上述介绍,重新 GHOST 硬盘,恢复系统.
八、“Laser sensor is dirty” 故障原因分析: laser sensor 赃污
-
原因分析: 1. laser sensor 赃污.

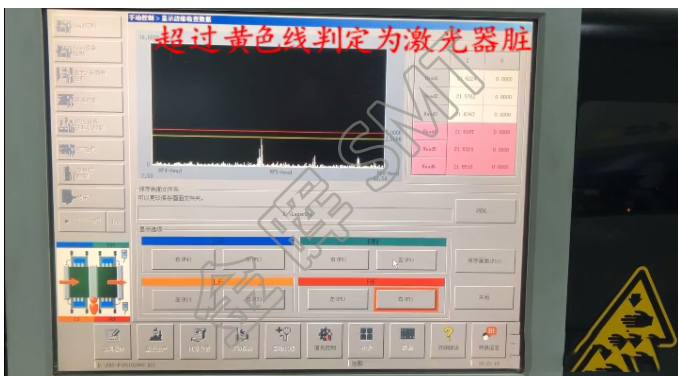

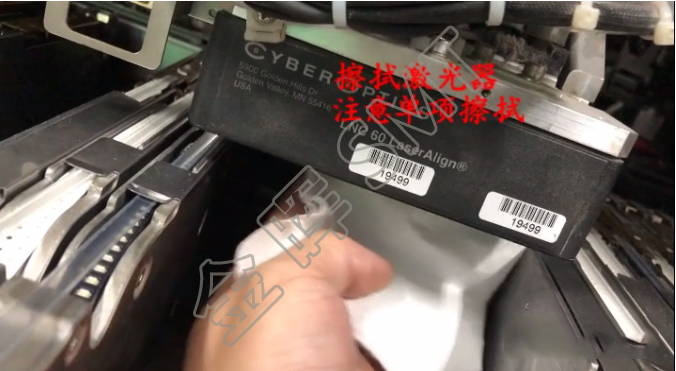

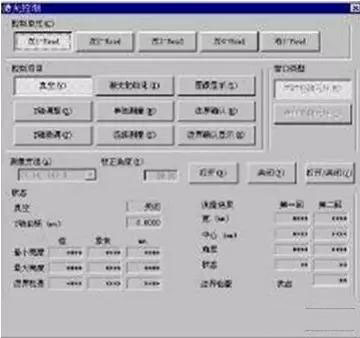

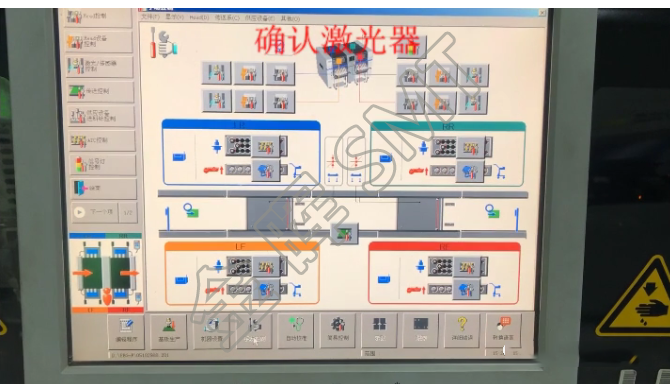

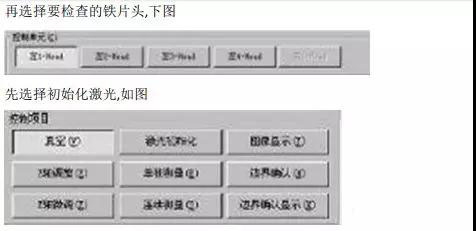

处理方法: 1.清洁 laser sensor. 方法:用无尘布小心擦拭 LASER SENSOR 的两面镜面, 2.在菜单栏中,选择 控制--head 控制—激光控制,出现以下图示

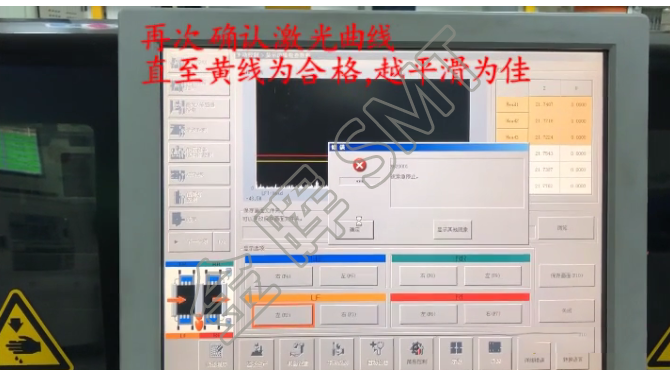

再选择图像显示,检查 LASER 曲线是否在 65~200 之间,且起伏不大,否则得重新擦拭 LASER 的 镜面.
原因分析: 2. laser 损坏.
处理方法: 2.更换 LASER .
原因分析: 3. laser 控制卡损坏.
处理方法: 3.更换 LASER 控制卡损坏
九、KE2050M Z轴故障E620014报错处理方法
生产中突然听到啪的一声.机器停止故障为E620014Z轴驱动警报.
查看驱动器.为Z驱动1第三灯亮(闪烁).头部保护开关断开.确认各吸杆轴无明显异常.于是把保护开关按下开机归原点仍出现报错.不能归原点.(心想一下:因第一次遇到)把全部Z轴跳过再归原点.OK.可回原点.于是再一个.一个头跳回.问题出来了.为L2头不良所致.手动转动.上下.明显感觉较紧.找来备品更换.开机OK.校正后生产.问题解决.
建议大家:一般易损.易坏配件还是要订点库存.以备急用.就如今天如没备品更换.跳过头贴装可要少打很多点哦!
十、KE2050机器不能贴装
状况:机器不能贴装基准台MARK识别超出允许范围分析:
1.关机重启后无效 2.检查头部、OCC线路 3.调整OCC光亮度 4. 对换IPC-X3 CTL BOARD
5.OCC/LASER/HEAD OFFSET校正 6.对换SAFTY CTL BOARD
7.检查MSP CTL参数，将基准台MARK识别范围由初始化 “0”改为“5000、3000”后OK
十一、Z3轴错误，返回原点失败
在生产中突然出现错误提示：Z3轴错误，返回原点失败。进行如下解决：
1、发现贴片头上基板，控制第3个头的发光2极管未亮，手动移动吸嘴轴到感应位置，2极管依旧未亮，。
2、把Z4，Q4 和Z3，Q3插线对换，依旧提示：Z3轴错误，返回原点失败。
3、把贴片头上线路察看，发现有一处未插好，插好后开机，故障依旧。
4、最后发现，基板上有一处保险跳闸，手动按下，重启机器----OK
十二、KE2050M在生产过程中频繁撞机
1.关掉UPS,故障、依旧.
2.测量各电压是否正常.,经检测,均正常.
3.测量X马达的绕组阻值,确认正常.
4.在OPENCOVER,状态下,WARM UP,确认是那边发出的声音.是X轴皮带发出声音. 5.调整X轴(大皮带)张力,MSP参数HEAD OFFSET校正.UPS正常使用. 6.重新进行生产,确认故障排除/
R Head在回原点时出现E620015报错.
R Head在回原点时出现E620015报错.导致R Head无法回原点 解决方法:
检查θ5连接线的接头并重新连接固定.Z3 Driver的连接线确认固定.重新开机问题依旧.再把θ5线与其它机器上的θ5线进行对换. 问题依旧.最后把Z3 Driver与其它机台对换.故障仍未转移.说明线和Driver没问题.因此可判定为θ5 MOTOR问题.更换后问题解决.
